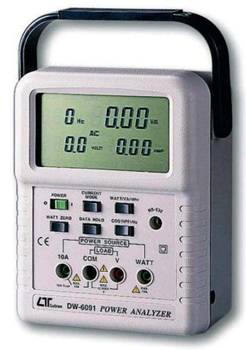

DW-6091 電力分析儀
WATT,VA, Whr, Power factor, Hz, ACV, ACA,
RS232 interface POWER ANALYZER
![](DW-6091結構說明.files/image001.jpg)

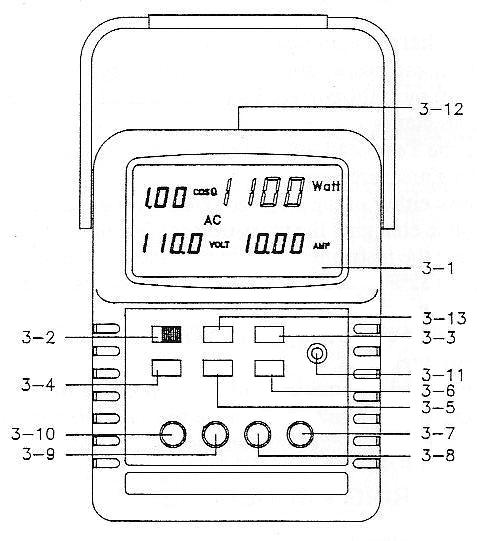

DW-6091 電力分析儀 面板說明
![](DW-6091結構說明.files/image002.jpg)
|
面板說明
3-1 顯示器LCD
3-2 電源開關
3-3 WATT/VA/Whr鍵
3-4 瓦特歸零鍵
3-5 讀值鎖定鍵
3-6 COS θ(功因)/頻率按鍵.
3-7 瓦特測量輸入插孔
3-8 電壓輸入插孔
3-9 共接點插孔
3-10 電流輸入插孔
3-11 RS-232 資料輸出孔
3-12 電池槽/蓋
3-13 比流器型式選擇按鍵
|
![](DW-6091結構說明.files/image003.jpg)

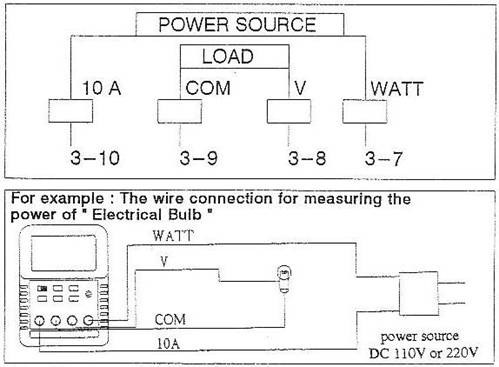

DW-6091 電力分析儀 量測連線圖
![](DW-6091結構說明.files/image004.jpg)

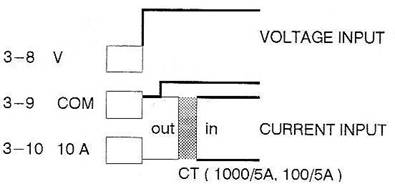

DW-6091 電力分析儀 使用比流器接線圖
選用CT比流器規格:1000/5A、100/5A
